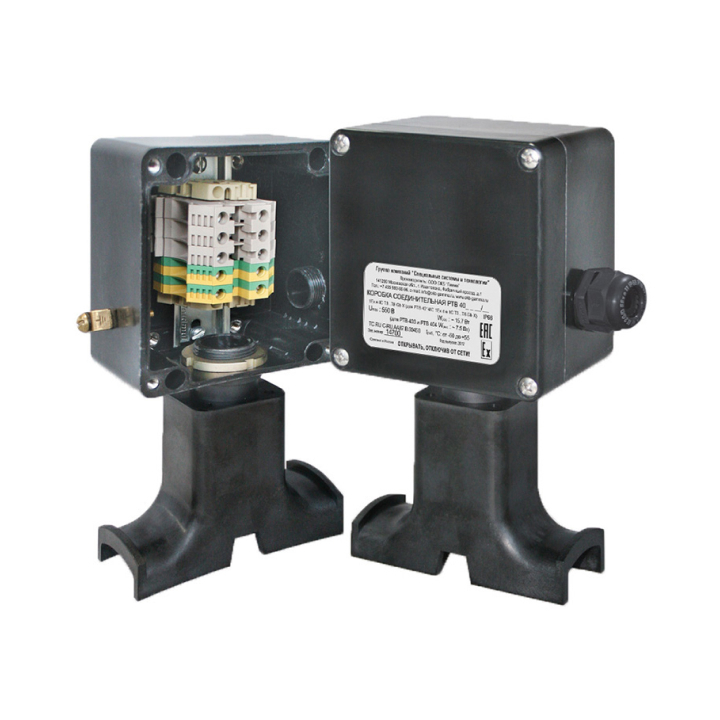

Соединительная коробка РТВ 401
Назначение и особенности конструкции
- Эффективное решение для подключения питания и ввода под теплоизоляцию саморегулирующихся электрических нагревательных кабелей
- Применяется для всех типов саморегулирующихся электрических нагревательных кабелей
- Исключает риск повреждения нагревательных кабелей в местах заделки
- Имеет сертификат соответствия для применения во взрывоопасных зонах
- Все необходимые комплектующие входят в состав коробки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Отправить запрос
Описание
Коробка РТВ 401 предназначена для подключения к силовой сети саморегулирующихся электрических нагревательных кабелей*, а также для разветвления саморегулирующихся нагревательных кабелей. Коробка комплектуется устройством ввода под теплоизоляцию и крепится непосредственно на поверхность трубопровода, резервуара. Коробка позволяет выполнить подключение до трех ниток саморегулирующихся электрических нагревательных кабелей к силовому кабелю и подключение до трех ниток для разветвления.
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость. Кабельный ввод коробки предназначен для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм². Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами.
* С данным типом соединительной коробки применяются саморегулирующиеся нагревательные кабели НТМ, НТА, НТР, ВТС, ВТХ, НТВ, СТЕ.
Tехнические характеристики
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ1
- Степень пылевлагозащиты IP66
- Маркировка взрывозащиты 1Ex e IIC T3...T6 Gb X
- Температурная группа взрывоопасной зоны Т6
- Рабочий диапазон температур окружающей среды -60...+55 °С
- Рабочее напряжение до 550 В
- Рабочий ток до 50 А
- Габаритные размеры корпуса 122×120×91,5 мм
- Вес коробки в максимальной комплектации 1,55 кг

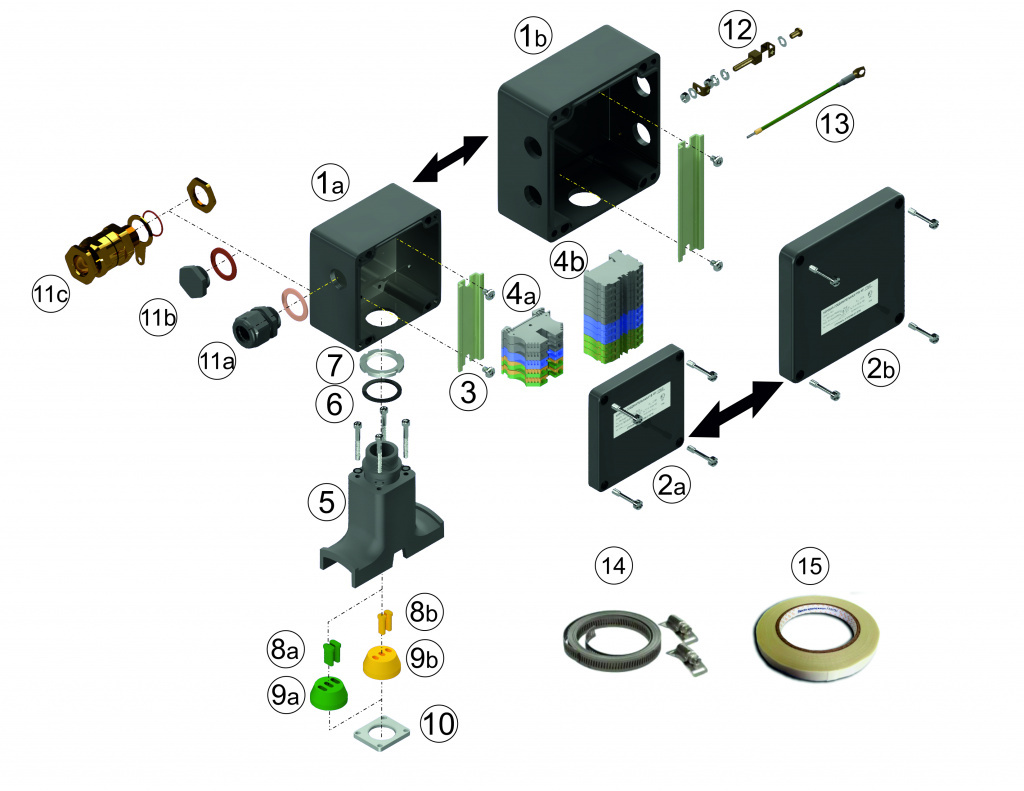

Комплектация
- Корпус соединительной коробки РТВ 401 (черный)
- Крышка корпуса соединительной коробки РТВ 401 (черная)
- DIN-рейка 35 мм
- Винтовой клеммный набор
- Опора для монтажа соединительной коробки "Нога"
- Уплотнительное кольцо плоского (прямоугольного) сечения
- Гайка ДЭСТУ.0002
- Заглушка УВК.0014-01, овальная, зеленая
- Уплотнение УВК.0013-01, зеленое
- Пластина УВК.0012
- Ввод для небронированного кабеля Ex e М25×1.5
- Винт заземления в сборе
- Перемычка заземления с крепежом П06.06×150-00
Дополнительные изделия (заказываются отдельно)
14. Хомут металлический PFS/3
15. Самоклеящаяся адгезивная крепежная лента FT/HTM
Клеммный набор
WDU/Ex 2 модуля 10 мм²
WDU BL/Ex 1 модуль 10 мм²
WPE /Ex 2 модуля 10 мм²
Пружинный зажим
TOPJOB 2006-1201 3 модуля 6 мм²
TOPJOB 2006-1204 2 модуля 6 мм²
TOPJOB 2006-1207 2 модуля 6 мм²
** Комплектующие и их количество в соответствии с выбранной маркировкой/ типоисполнением соединительной коробки. См. раздел «Номенклатура».
Номенклатура
| Модель соединительной коробки | Применение | Латунный кабельный ввод M25x1,5 | Пластиковый кабельный ввод M25x1,5 | Резьбовая заглушка M25х1,5 | РС M25 | РШ M25 | L | N | PE | Концевой стопор | |
| РТВ 401-0/0 | Для T-соединения | A/B | 0 | 0 | 0 | 0 | 0 | 2 | 1 | 2 | 2 |
| РТВ 401(П)-0/0 | C/D | 0 | 0 | 1 | 0 | 0 | 3 | 2 | 2 | 2 | |
| РТВ 401-1Б/0 | Для подключения к силовой сети до 2-х саморегулирующихся нагревательных секций | A/B | 0 | 0 | 0 | 0 | 0 | 2 | 1 | 2 | 2 |
| РТВ 401(П)-1Б/0 | C/D | 1 | 0 | 0 | 0 | 0 | 3 | 2 | 2 | 2 | |
| РТВ 401-1П/0 | A/B | 0 | 0 | 0 | 0 | 0 | 2 | 1 | 2 | 2 | |
| РТВ 401(П)-1П/0 | C/D | 0 | 1 | 0 | 0 | 0 | 3 | 2 | 2 | 2 |
Информация для заказа
Коробки соединительные РТВ 401 маркируются с указанием количества и типа кабельных вводов для подключения силовых и нагревательных кабелей.
Пример: РТВ 401 (X)YS/0
Х - Тип клеммных зажимов (без обозначения – винтовой, П – пружинный)
Y - Количество «входных» кабельных вводов
S - Тип кабельных вводов (Б – металл (для бронированного кабеля), П – пластик (для небронированного кабеля))

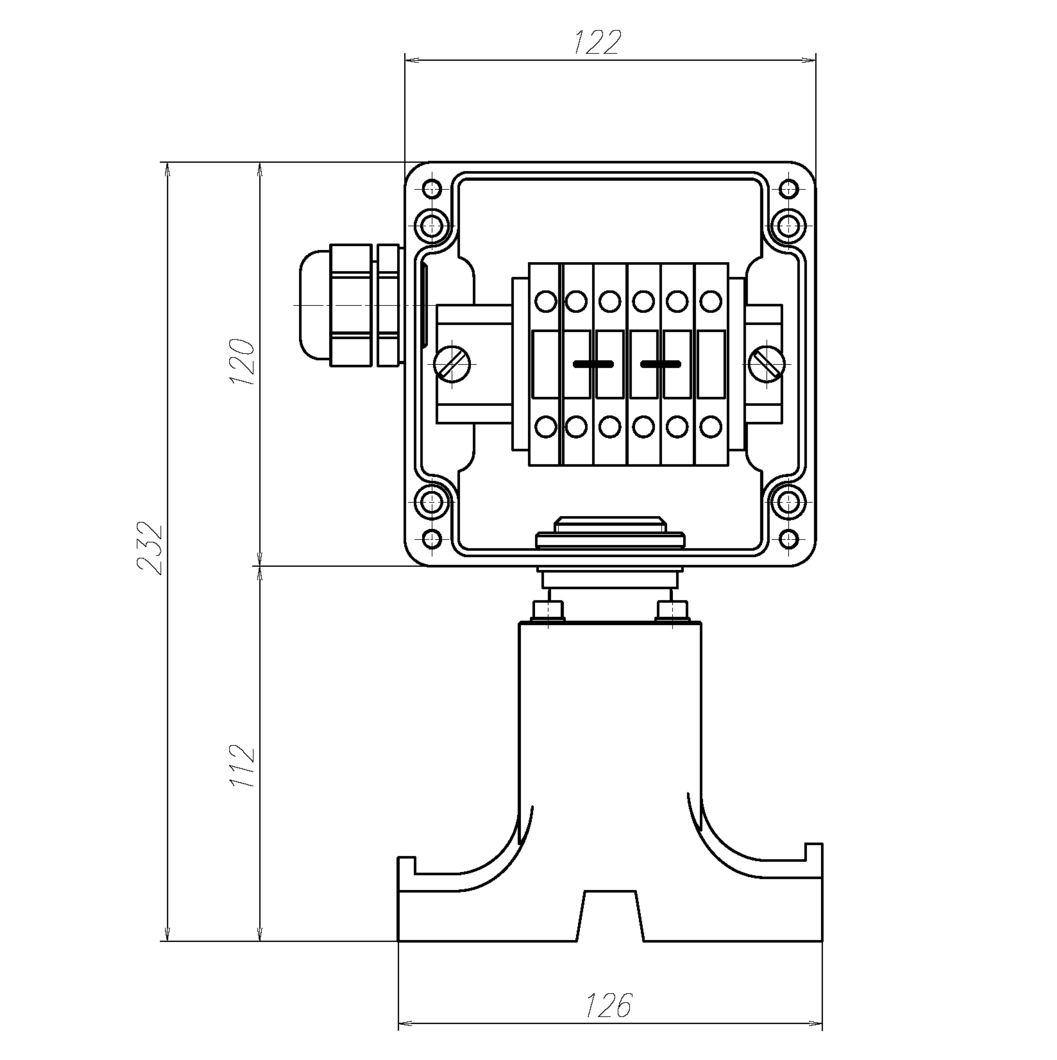

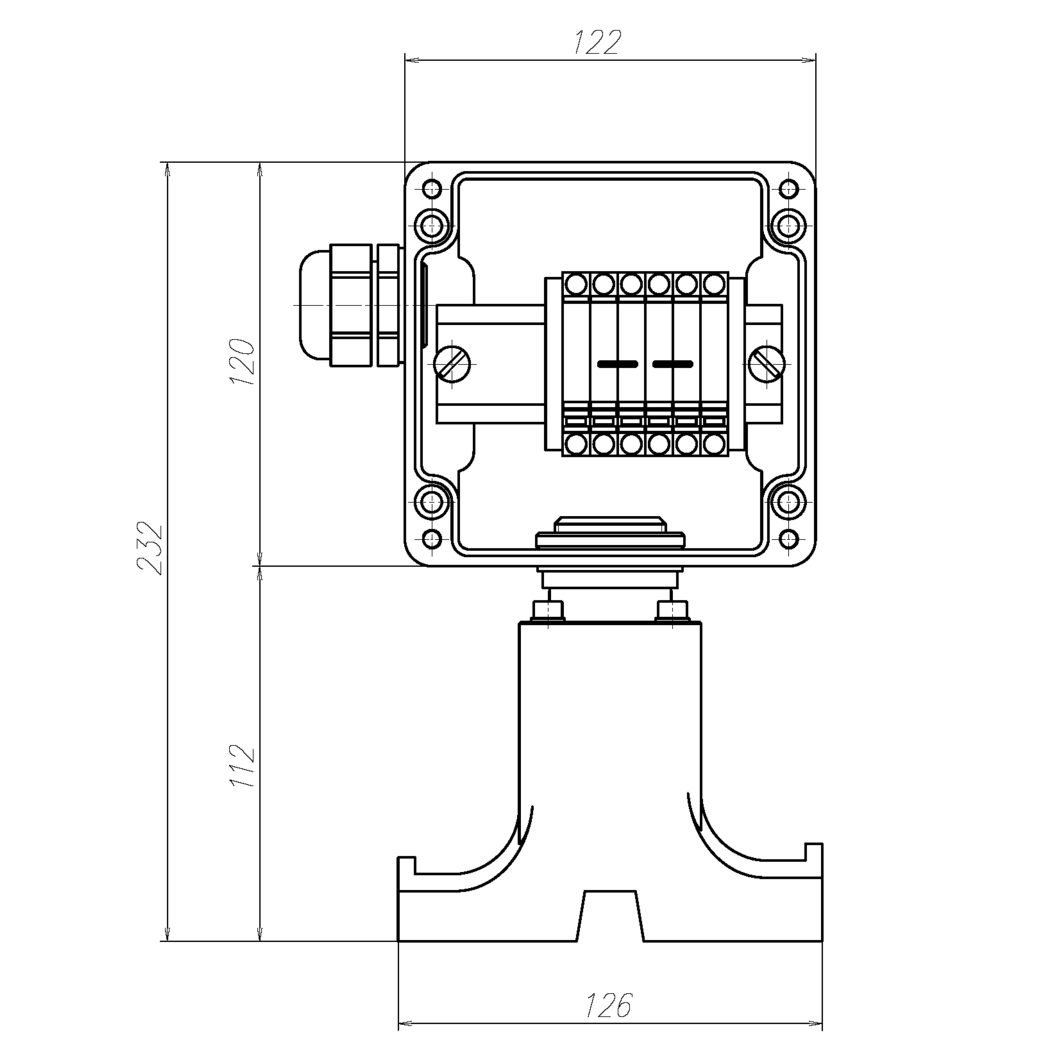

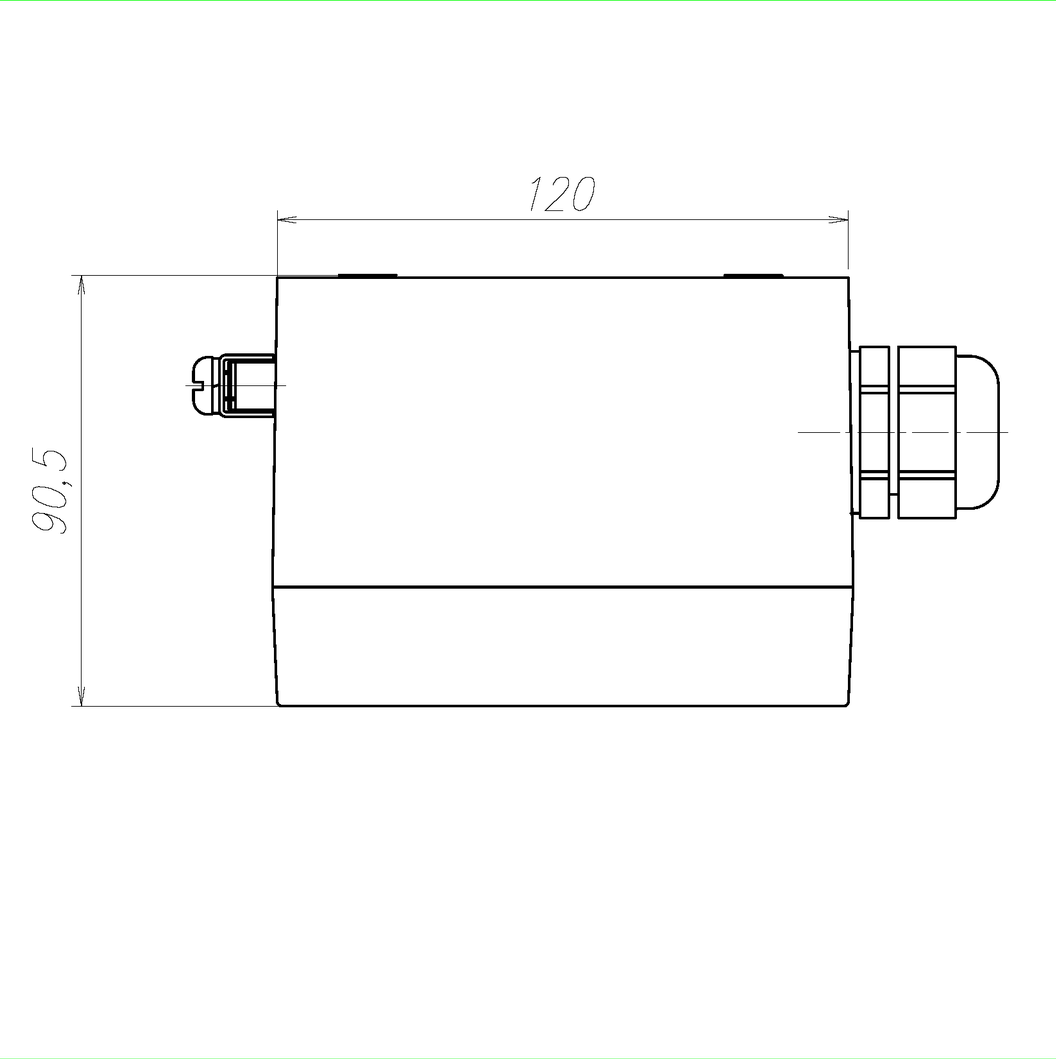

Чертежи
